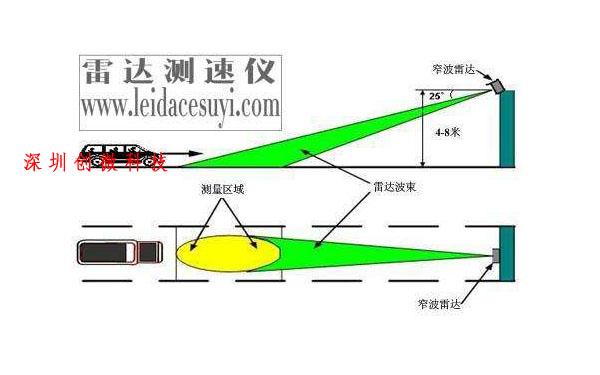

雷達測速儀是一種利用無線電回波以探測目標方向和距離的一種裝置。當目標向雷達天線靠近時，反射信號頻率將高于發射機頻率；反之，當目標遠離天線而去時，反射信號頻率將低于發射機率。如此即可借由頻率的改變數值，計算出目標與雷達的相對速度。

雷達測速儀以量測紅外線光波傳送時間來決定速度。由于光速是固定，激光脈沖傳送到目標再折返的時間會與距離成正比。以固定間隔發射兩個脈沖，即可測得兩個距離；將此二距離之差除以發射時間間隔即可得到目標的速度。

雷達測速儀具有易于捕捉目標，時測誤差小，檢測距離遠等優點。

抄板簡介

1. 抄板層數

雙面板抄板。

2. 抄板項目

反推原理圖，PCB抄板，樣機制作

3. 抄板周期

抄板、BOM及原理圖2個工作日，樣機制作及調試10個工作日

4. 抄板費用

抄板收費參考收費標準

5. 抄板重點

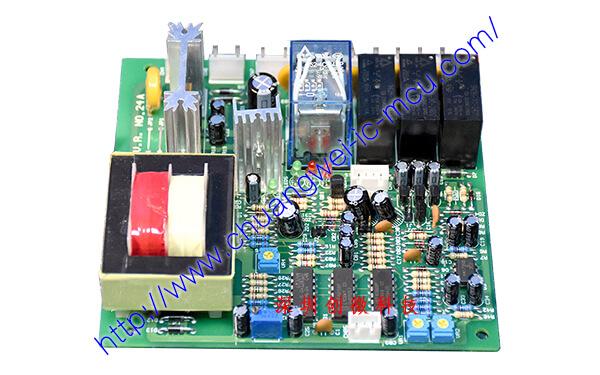

該雷達測速儀電路板抄板為一款簡單的雙面板抄板案例，PCB電路不復雜，但調試校準樣機必須準確。

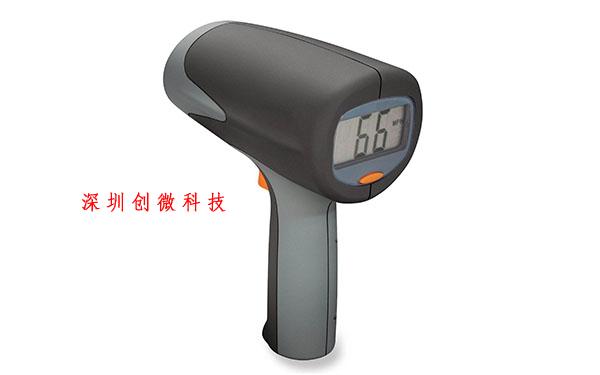

雷達測速儀參數

技術參數

測速范圍：5-250：英里/小時 8-400千米/小時

精確度：+/- 0.1英里/小時

目標速度獲取時間：0.046秒（球類） 0.08秒（汽車）

刷新速度：25次/秒

測量距離：

4000英尺——客車

1500英尺——摩托雪橇

1000英尺——船只

200英尺——棒球

工作頻率：24.150GHz

功率輸出：15毫瓦

CPU型號：56002DSP

工作溫度：－28℃——48℃

存放溫度：－40℃——60℃

帶電池手柄：7.5V直流電 1.5A電流

帶電纜手柄：9-16V直流電

外形尺寸：23.5cm（高）×9cm（寬）×26cm（長）

外殼材料：高強度聚碳酸酯塑料
