氣體檢測儀是一種氣體泄露濃度檢測的儀器儀表工具，常見種類有便攜式氣體檢測儀、手持式氣體檢測儀、固定式氣體檢測儀、在線式氣體檢測儀。主要利用氣體傳感器來檢測環境中存在的氣體種類。

復合氣體檢測儀是指可探測多種氣體的檢測儀，常用的有四合一，五合一等。檢測氣體有 CO,H2O,02,SO2,NH3,CL2。

氣體檢測儀可檢測硫化氫，一氧化碳，氧氣，二氧化硫，磷化氫，氨氣，二氧化氮，氰化氫，氯氣，二氧化氯，臭氧和可燃?xì)怏w等多種氣體，廣泛應用在石化、煤炭、冶金、化工、市政燃?xì)?、環境監測等多種場所現場檢測。 可以實現特殊場合測量需要；可對坑道、管道、罐體、密閉空間等進行氣體濃度探測或泄漏探測。

抄板簡介

1. 抄板層數

雙面板抄板

2. 抄板項目

反推原理圖，PCB抄板，BOM清單制作

3. 抄板周期

抄板、BOM及原理圖小于2個工作日。

4. 抄板費用

抄板收費參考收費標準

5. 抄板重點

該氣體檢測儀控制主板PCB抄板為一款較為簡單的PCB抄板案例，電路板層數少，元器件密度較低。

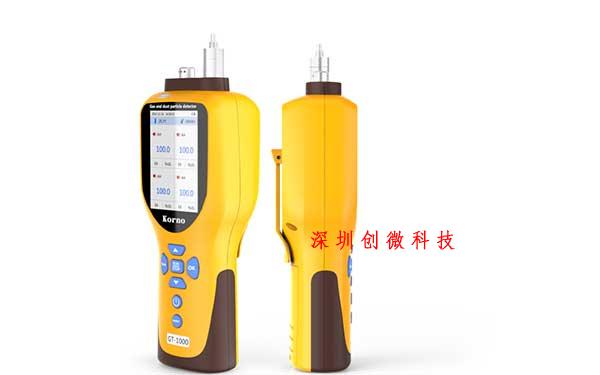

氣體檢測儀參數

檢測氣體：復合氣體(一氧化碳CO、硫化氫H2S、氧氣O2、可燃?xì)怏wEx)

檢測范圍：CO(0～1000ppm)、H2S(0～100ppm)、O2(0～30%Vol)、Ex(0～100%LEL)，

分 辨 率：CO(0.1ppm)、H2S(0.01ppm)、O2(0.01%Vol)、Ex(0.1%LEL)，更高分辨率可訂制

檢測原理：電化學、催化燃燒、紅外、熱導、半導體、PID光離子，根據量程、現場環境和用戶需求而定

傳感器壽命：電化學原理大于2-3年，氧氣2年或6年可選，紅外原理5-10年，催化燃燒3年、熱導5年

檢測方式：內置泵吸式，流量500毫升/分鐘

顯示方式：2.31寸320X240高清彩屏顯示,5按鍵操作

檢測精度：≤±3%(F.S)

線 性 度：≤±2%

重 復 性：≤±2%

報警方式：聲光報警、振動報警、視覺報警、聲光+振動+視覺報警、關閉報警可選

響應時間：T90≤20秒

恢復時間：≤30秒

工作電源：DC3.6V

電池容量：3.6VDC，4500mA大容量可充電高分子聚合物電池 ,帶過充、過放、過壓、過熱、短路保護功能

使用環境：溫度-40℃~+70℃;相對濕度≤0-99%RH(內置過濾器可在高濕度或高粉塵環境使用)

樣氣溫度：-40℃~+70℃ ，選配高溫采樣降溫過濾手柄，可檢測400度或更高溫度的煙氣濃度

溫度測量：-40℃~+120℃(選配) 精度0.5℃

濕度測量：0-100%RH(選配) 精度3%RH

數據存儲：標配10萬條數據容量，支持本機查看、刪除或數據導出，免費上位機通訊軟件存儲功能默認為關閉狀態，可設置為開啟狀態，存儲時間間隔任意設置

通訊接口：USB(充電與通訊)，選配RS485或RS232通訊接口

界面語言：中文或英文可設置，默認中文界面

防爆類型：本質安全型

防爆標志：Exia II CT6

防護等級：IP65，防塵、防水濺

外型尺寸：178×70×40mm(L×W×H)

重 量：300g

標準附件：說明書、合格證、保修卡、USB充電器(含數據線)、高檔鋁合金儀器箱 、鱷魚夾、光盤(上位機通訊軟件)、濕度粉塵過濾器1個

選配附件：溫濕度測量功能、1.2 m 可伸縮采樣手柄(1-10米軟管，標準長度1米)、高溫采樣降溫過濾手柄、高溫高濕預處理系統、濕度粉塵過濾器多個、掛繩

應用場合：石油、化工、醫藥、環保、煙氣分析、空氣治理等所有需要檢測氣體濃度的場合
