輪胎壓力監測系統（tire pressure monitoring system）簡稱TPMS。是在汽車行駛過程中對輪胎氣壓進行實時自動監測，并對輪胎漏氣和低氣壓進行報警，以確保行車安全的汽車電子設備。

TPMS有間接式輪胎壓力監測系統和直接式輪胎壓力監測系統兩大類型。

間接式通過汽車的ABS系統的輪速傳感器來比較輪胎之間的轉速差別來監測胎壓。輪胎壓力降低車輛的重量會使輪胎直徑變小，車速產生變化。車速變化就會觸發WSB的報警系統，從而提醒車主注意輪胎胎壓不足。因此間接式的TPMS屬于被動型TPMS。

直接式輪胎壓力監測系統是利用安裝在輪胎上的壓力傳感器來測量輪胎的氣壓，利用無線發射器將壓力信息從輪胎內部發送到中央接收器模塊上的系統，然后對輪胎氣壓數據進行顯示。當輪胎氣壓低或漏氣時，系統就會報警。因此直接式的TPMS屬于主動型TPMS。

抄板簡介

1. 抄板層數

雙面板抄板

2. 抄板項目

反推原理圖，PCB抄板，BOM清單制作

3. 抄板周期

抄板、BOM及原理圖小于2個工作日。

4. 抄板費用

抄板收費參考收費標準

5. 抄板重點

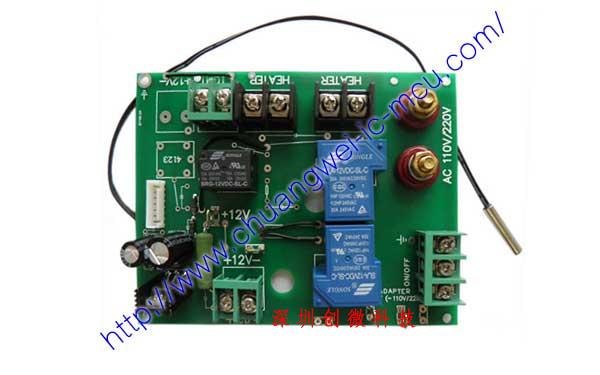

該TPMS控制主板PCB抄板為一款較為簡單的PCB抄板案例，電路板層數少，元器件密度較低。

主要功能部件

1.具有壓力、溫度、加速度、電壓檢測和后信號處理ASIC芯片組合的智能傳感器MCM。

2.8-16位單片機(MCU)。

3.RF射頻發射芯片。

4.鋰亞電池。

5.天線。

外殼選用高強度ABS塑料。所有器件、材料都要滿足-40℃~+125℃的使用溫度范圍

工作原理

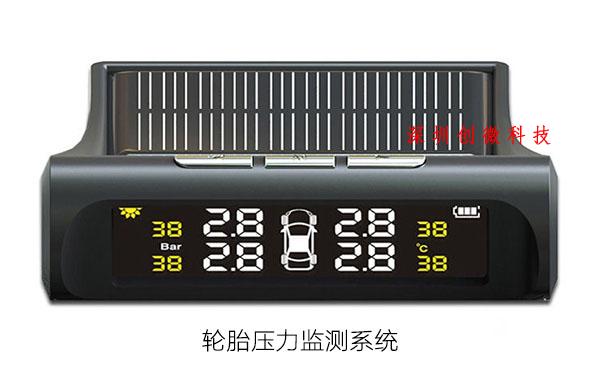

每個輪胎（包括后備輪胎）安裝了高靈敏度的感應發射器，實時監測輪胎的壓力和溫度，數據信號無線傳送到駕駛臺的GPS導航顯示屏。當輪胎因?yàn)槿魏卧颍ㄈ绠愇锎倘胼喬?，輪胎刮傷等原因）?dǎo)致漏氣、胎壓過高或過低、溫度過高等異常情況，顯示屏?xí)詣?dòng)彈出“胎壓監測界面”并報警，從而確保汽車行駛的安全。

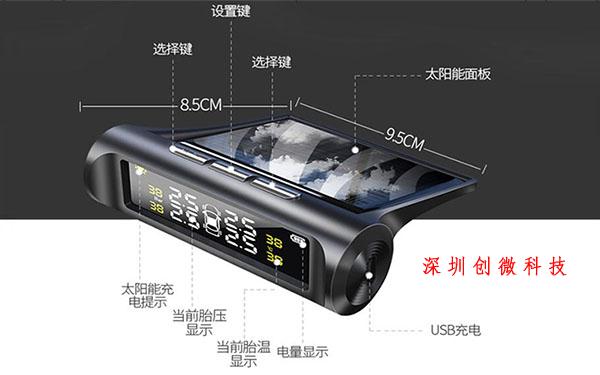

主要功能

1.行車全時監測并顯示輪胎氣壓和溫度

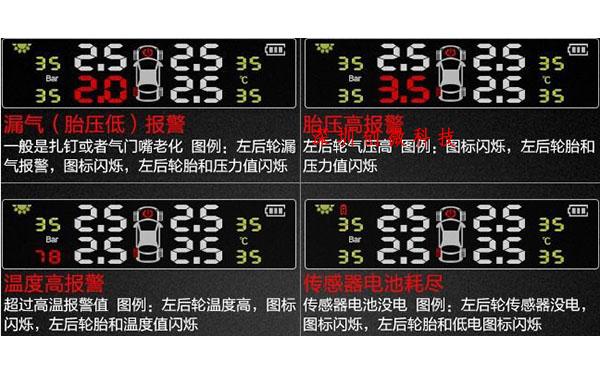

2.輪胎異常時聲光雙重報警提示，消除爆胎隱患

3.顯示器既有振動喚醒和背光技術功能

4.傳感器采用防水設計,免拆輪胎，安裝簡便

5.警戒值可自行設定，以適應不同輪胎
