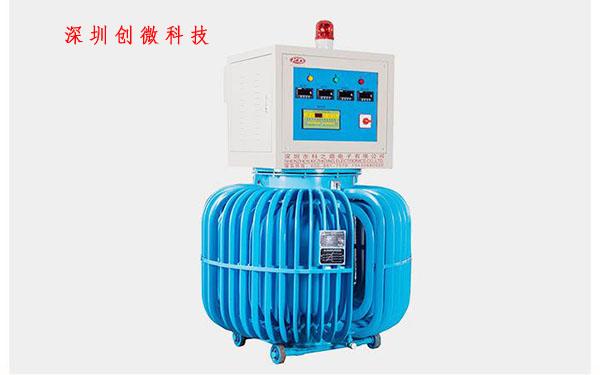

穩壓器是使輸出電壓穩定的設備。穩壓器由調壓電路、控制電路、及伺服電機等組成。當輸入電壓或負載變化時，控制電路進行取樣、比較、放大，然后驅動伺服電機轉動，使調壓器碳刷的位置改變，通過自動調整線圈匝數比，從而保持輸出電壓的穩定。

穩壓器可廣泛應用于：工礦企業、油田、鐵路、建筑工地、學校、醫院、郵電、賓館、科研等部門的電子計算機、精密機床、計算機斷層掃描攝影（CT）、精密儀器、試驗裝置、電梯照明、進口設備及生產流水線等需要電源穩定電壓的場所。

也適應于電源電壓過低或過高、波動幅度大的低壓配電網末端的用戶及負載變動大的用電設備，特別適用于一切對電網波形要求高的穩壓用電場所。大功率補償式電力穩壓器可接火力、水力、小型發電機。

抄板簡介

1. 抄板層數

四層板抄板。

2. 抄板項目

反推原理圖，PCB抄板

3. 抄板周期

抄板、BOM及原理圖三個工作日

4. 抄板費用

抄板收費參考收費標準

5. 抄板重點

該P(yáng)CB抄板案例涉及到高電壓，大電流，抄板需保證產品的散熱性能。抄板測試調試需注意安全。

穩壓器控制板參數

輸出電壓：380V±2%（可特殊定制做至1000V）

輸出頻率：電網頻率

輸入相數：三相（3Φ4W+G）

輸入波形：交流正弦波形

輸入電壓：380V±20%（304V-456V）

輸入頻率波動范圍：電網頻率

輸入功率因數：﹥0.95

電源穩壓精度：﹤2%

負載穩壓率：﹤2%

波形失真度：無波形失真

效率：﹥90%

反應時間：≤20ms

過載，短路保護：負載超過設備規定的過載能力或短路時，在規定時間內切斷電源

過壓，欠壓保護：當輸出電壓超出穩壓器過壓，欠壓時，設備自動保護，無電壓輸出
