高壓直流電源又稱直流高壓電源，它是由交流市電或三相電輸入，數千伏以上或數萬伏以上直流電壓輸出的電源，輸出功率數百瓦至數千瓦，一般可穩壓或穩流。早先的直流高壓電源是將交流市電或三相電由工頻高壓變壓器升壓變成交流高壓電，然后整流濾波得到直流高壓電。

由于頻率低，電源的體積和重量都比較大，轉換效率和穩定度差。隨著開關電源技術的發展與成熟，采用高頻開關變換技術結合高壓電源的特點而研制的直流高壓電源成為主流。

主要用于化肥、焦化、城市煤氣、冶金、建材、碳素、陶瓷等行業的氣體凈化，用以回收煤氣、焦爐氣中的焦油，同時去除其中的粉塵、水霧等雜質，達到物料回收和氣體凈化雙重效果，對保證工藝流程中后工段設備的正常穩定運行也起著至關重要的作用。

抄板簡介

1. 抄板層數

四層板抄板。

2. 抄板項目

反推原理圖，PCB抄板

3. 抄板周期

抄板、BOM及原理圖三個工作日

4. 抄板費用

抄板收費參考收費標準

5. 抄板重點

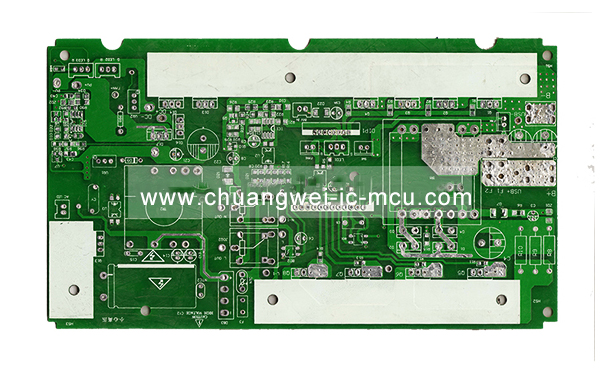

該PCB抄板案例涉及到高電壓，大電流，抄板需保證產品的散熱性能。抄板測試調試需注意安全。

高壓直流電源參數

高壓直流電源板技術參數：

輸入電壓：AC220V/380V±10%。

輸出電壓：0V～10KV

輸出電壓：0A～1A

電壓調整率： 相對負載：0.01%（空載到額定負載）。 相對輸入：±0.01%（輸入電壓變化為±10%）。

電流調整率： 相對負載：0.01%（空載到額定負載） 相對輸入：±0.01%（輸入電壓變化±10%）。

紋波電壓：輸出額定電壓的條件下，紋波電壓的峰峰值為最高輸出電壓的0.1%。

環境溫度：工作時0到+50℃。 儲存時-20℃到+80℃。

溫度系數：每攝氏度0.01%。

輸出電壓和電流的遠程控制：可外接電位器利用電源內部的10V參考電壓對輸出電壓和電流進行遠程控制。

遠程電壓電流指示：25針接線端子包含了0到10V的電壓和電流指示信號，可外接各種數字或指針表。
