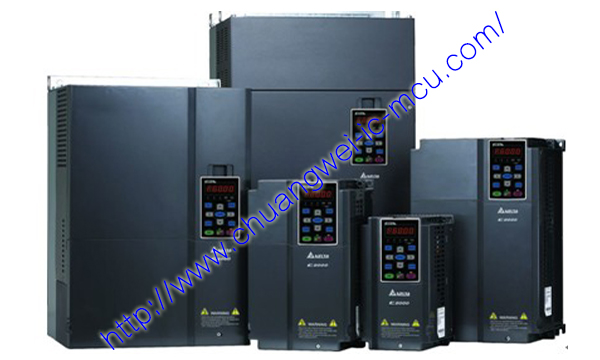

變頻器是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。變頻器主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元微處理單元等組成。變頻器靠內部IGBT的開斷來調整輸出電源的電壓和頻率，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的，另外，變頻器還有很多的保護功能，如過流、過壓、過載保護等等。隨著工業自動化程度的不斷提高，變頻器也得到了非常廣泛的應用。

1．按輸入電壓等級分類

變頻器按輸入電壓等級可分低壓變頻器和高壓變頻器，低壓變頻器國內常見的有單相220 V變頻器、三相220 V變頻器、i相380 V變頻器。高壓變頻器常見有6 kV、10 kV變壓器，控制方式一般是按高低一高變頻器或高一高變頻器方式進行變換的。

2．按變換頻率的方法分類

變頻器按頻率變換的方法分為交-交型變頻器和交-直交型變頻器。交-交型變頻器可將工頻交流電直接轉換成頻率、電壓均可以控制的交流，故稱直接式變頻器。交直-交型變頻器則是先把工頻交流電通過整流裝置轉變成直流電，然后再把直流電變換成頻率、電壓均可以調節的交流電，故又稱為間接型變頻器。

3．按直流電源的性質分類

在交-直-交型變頻器中，按主電路電源變換成直流電源的過程中，直流電源的性質分為電壓型變頻器和電流型變頻器。

抄板簡介

1. 抄板層數

多層板抄板。

2. 抄板項目

反推原理圖，PCB抄板，芯片解密，樣機制作，PCBA批量加工

3. 抄板周期

抄板、BOM及原理圖三個工作日，樣機10個工作日，批量30個工作日

4. 抄板費用

抄板免費，收取批量費用。

5. 抄板重點

該變頻器PCB抄板案例涉及到高電壓，大電流，抄板需保證產品的散熱性能。抄板測試調試需注意安全。

變頻器控制板參數

輸入電壓:三相380V±15%；電壓失衡率<3%

頻率:50Hz/60Hz ±5%

輸出電壓:三相0V～輸入電壓

輸出頻率:0.1Hz～400Hz

過載能力:130%60S；110%長期

控制方式:無速度傳感器矢量控制（SVC）；轉矩控制（TC）；壓頻比控制（V/F）

運行指令給定:鍵盤給定；RUN、F/R端子給定；485通訊給定

速度給定方式:鍵盤數字給定；X4、X5端子（UP/DOWN）給定；AI1/AI2/AI3端子模擬信號給定；485通訊給定

速度給定精度

數字給定：±0.01%（-10℃～+40℃）

模擬給定：±0.05%(25℃±10℃)
