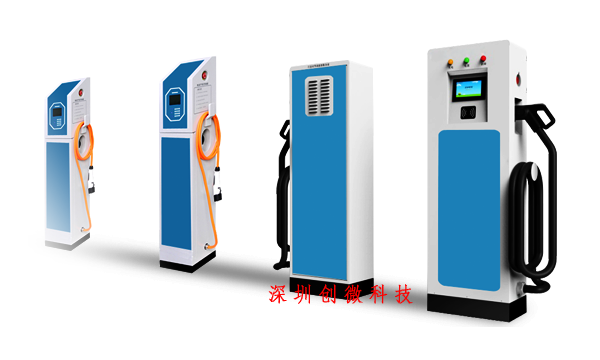

充電樁是電動力車充電站，充電樁能實現計時、計電度、計金額充電，可以作為市民購電終端。同時為提高公共充電樁的效率和實用性。

直流電動汽車充電站，俗稱就是“快充”，它是固定安裝在電動汽車外，與交流電網連接，可以為非車載電動汽車動力電池提供直流電源的供電裝置。直流充電樁的輸入電壓采用三相四線AC 380 V±15%，頻率50Hz,輸出為可調直流電，直接為電動汽車的動力電池充電。由于直流充電樁采用三相四線制供電，可以提供足夠的功率，輸出的電壓和電流調整范圍大，可以實現快充的要求。

直流充電樁(或稱非車載充電機)則是直接輸出直流電給車載電池進行充電，功率較大(有60kw、120kw、200kw甚至更高)，充電速度較快，故一般安裝在高速公路旁的充電站。

充電樁用來給我們的電動汽車充電用的,它的作用就像加油站里給燃油車加油的加油機。充電樁既可以固定在地面,也可以固定在墻壁上,安裝在各大公共空間、住宅小區以及充電站內,然后根據不同的電壓等級為各種型號的電動汽車充電。人們可以使用特定的充電卡在充電樁提供的人機交互操作界面上刷卡使用,進行相應的充電方式、充電時間、費用數據打印等操作,充電樁顯示屏能顯示充電量、費用、充電時間等數據。

抄板簡介

1. 抄板層數

多層板抄板

2. 抄板項目

反推原理圖，PCB抄板，BOM清單制作，物料代購，PCBA加工

3. 抄板周期

抄板、BOM及原理圖4個工作日，物料購買到首批樣機30個工作日。

4. 抄板費用

抄板收費參考收費標準

5. 抄板重點

該P(yáng)CB抄板案例涉及到高電壓，大電流，抄板需保證產品的散熱性能。抄板測試調試需注意安全。

充電樁參數

輸入?yún)?shù)：220VAC±20%  50Hz

輸入最大功率：8KW

輸出通道：10路

單路輸出最大功率：單路通道最大2.2kW

空載功率：小于5W（充電樁）

充電方式：自動充滿，按時間充

聯網方式：以太網/4G(可選)

視頻監控：120W高清攝像頭（可選）

安全防護：過壓保護，過流保護，過載保護，漏電保護，接地保護

防護等級：戶外安裝IP43

SIM卡：中國移動流量卡（中卡）

屏幕：21.5英寸，分辨率1920*1080RGB，16：9，亮度450

安卓主板：Android 4.3以上RK3288 四核2G+8G支持SD卡、U盤等

電 源：  12V/3A/36W，默認美規（國內通用）

視頻格式：支持MP4/AVI/MPEG等視頻格式解碼

音頻格式：MP3/WNA/WAV/APE/FLAC/3GPP格式

圖片格式：JPG/BMP/PNG/等各種圖片格式

安裝方式：壁掛式

環境溫度：-30°C~50°C

相對濕度：小于95%

整機尺寸：508*374*100mm
