理論上研究可行的產品實際生產出來在使用中可能會與預期有所差距，芯片也是如此。芯片（IC）在研發設計、生產制造過程中可能會出現一些錯誤和問題，使芯片不能達到預期的功能。這類芯片我們稱之為失效芯片。對于失效芯片進行分析，研究產生失效問題的原因，針對這些原因探討解決辦法就是芯片失效分析。

失效分析屬于芯片反向工程開發范疇。欣創微芯片失效分析主要提供封裝去除、層次去除、芯片染色、芯片拍照、大圖彩印、電路修改等技術服務項目。

公司專門設立有集成電路失效分析實驗室，配備了國外先進的等離子蝕刻機（RIE）、光學顯微鏡、電子顯微鏡（SEM）和聚焦離子束機（FIB）等設備，滿足各項失效分析服務的要求。公司擁有一套完善的失效分析流程及多種分析手段，全方位保證工程質量及項目文件的準確無誤。

1.失效分析是確定芯片失效機理的必要手段。

2.失效分析為有效的故障診斷提供了必要的信息。

3.失效分析為設計工程師不斷改進或者修復芯片的設計，使之與設計規范更加吻合提供必要的反饋信息。

4.失效分析可以評估不同測試向量的有效性，為生產測試提供必要的補充，為驗證測試流程優化提供必要的信息基礎。

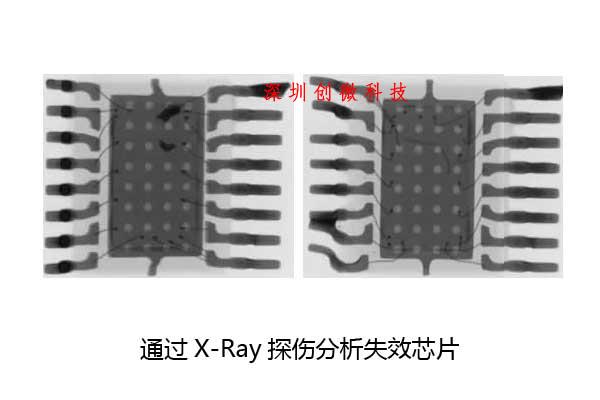

1、X-Ray 無損偵測，可用于檢測：

a.IC封裝中的各種缺陷如層剝離、爆裂、空洞以及打線的完整性

b.PCB制程中可能存在的缺陷如對齊不良或橋接

c.開路、短路或不正常連接的缺陷

d.封裝中的錫球完整性

2、SAT超聲波探傷儀/掃描超聲波顯微鏡，可對IC封裝內部結構進行非破壞性檢測, 有效檢出因水氣或熱能所造成的各種破壞如﹕

a.晶元面脫層

b.錫球、晶元或填膠中的裂縫

c.封裝材料內部的氣孔

d.各種孔洞如晶元接合面、錫球、填膠等處的孔洞

3、SEM掃描電鏡/EDX能量彌散X光儀

可用于材料結構分析/缺陷觀察，元素組成常規微區分析，精確測量元器件尺寸。

4、三種常用漏電流路徑分析手段：EMMI微光顯微鏡/OBIRCH鐳射光束誘發阻抗值變化測試/LC液晶熱點偵測

EMMI微光顯微鏡用于偵測ESD,Latch up, I/O Leakage, junction defect, hot electrons , oxide current leakage等所造成的異常。

OBIRCH常用于芯片內部高阻抗及低阻抗分析，線路漏電路徑分析.利用OBIRCH方法，可以有效地對電路中缺陷定位，如線條中的空洞、通孔下的空洞。通孔底部高阻區等；也能有效的檢測短路或漏電,是發光顯微技術的有力補充。

LC可偵測因ESD,EOS應力破壞導致芯片失效的具體位置。

5、Probe Station 探針臺/Probing Test探針測試，可用來直接觀測IC內部信號。

6、ESD/Latch-up靜電放電/閂鎖效用測試。

7、FIB做電路修改

FIB聚焦離子束可直接對金屬線做切斷、連接或跳線處理. 相對于再次流片驗證, 先用FIB工具來驗證線路設計的修改, 在時效和成本上具有非常明顯的優勢。

8、其它芯片失效分析方法

原子力顯微鏡AFM ,二次離子質譜 SIMS,飛行時間質譜TOF-SIMS ,透射電鏡TEM，場發射電鏡,場發射掃描俄歇探針, X光電子能譜XPS ,L-I-V測試系統，能量損失X光微區分析系統等多種復雜分析手段也是芯片失效分析所用到的一些方法。

一、外觀檢查

識別crack，burnt mark等問題，拍照。

二-非破壞性分析

主要用x-ray查看內部結構，檢測IC封裝中的各種缺陷如層剝離、爆裂、空洞以及打線的完整性，PCB制程中可能存在的缺陷如對齊不良或橋接，開路、短路或不正常連接的缺陷，封裝中的錫球完整性。csam—查看是否存在delamination.

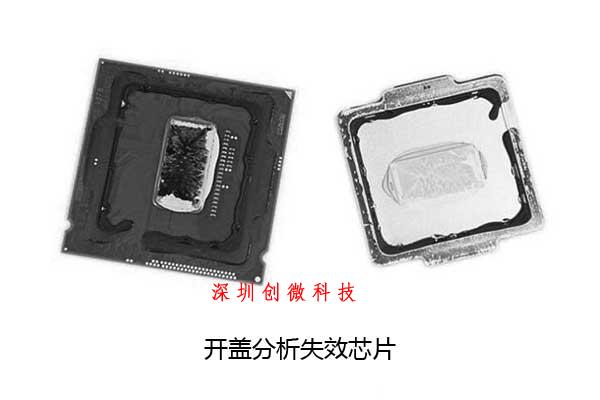

三、芯片開封

去除IC封膠，同時保持芯片功能的完整無損，保持 die，bond pads，bond wires乃至lead-frame不受損傷，為下一步芯片失效分析實驗做準備。

四、SEM掃描電鏡/EDX成分分析

包括材料結構分析/缺陷觀察、元素組成常規微區分析、精確測量元器件尺寸等等。 探針測試：以微探針快捷方便地獲取IC內部電信號。

五、鐳射切割

以微激光束切斷線路或芯片上層特定區域。

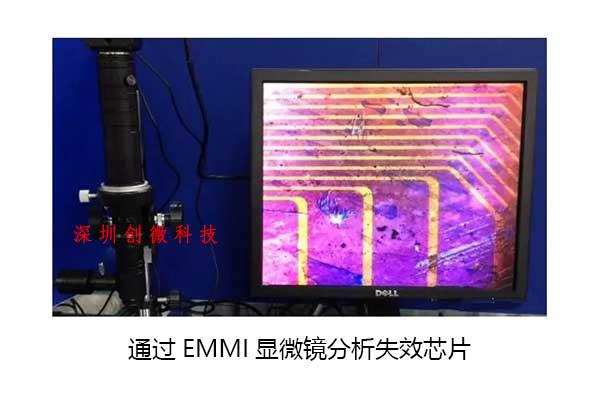

六、EMMI偵測

EMMI微光顯微鏡是一種效率極高的失效分錯析工具，提供高靈敏度非破壞性的故障定位方式，可偵測和定位非常微弱的發光（可見光及近紅外光），由此捕捉各種元件缺陷或異常所產生的漏電流可見光。

七、OBIRCH阻抗值變化測試

OBIRCH常用于芯片內部高阻抗及低阻抗分析，線路漏電路徑分析。利用OBIRCH方法，可以有效地對電路中缺陷定位，如線條中的空洞、通孔下的空洞。通孔底部高阻區等，也能有效的檢測短路或漏電,是發光顯微技術的有力補充。

八、LG液晶熱點偵測

利用液晶感測到IC漏電處分子排列重組，在顯微鏡下呈現出不同于其它區域的斑狀影像，找尋在實際分析中困擾設計人員的漏電區域（超過10mA之故障點）。

九、定點/非定點芯片研磨

移除植于液晶驅動芯片 Pad上的金凸塊， 保持Pad完好無損，以利后續分析或rebonding。

十、SAM (SAT)超聲波探傷

可對IC封裝內部結構進行非破壞性檢測，有效檢出因水氣或熱能所造成的各種破壞如：o晶元面脫層，o錫球、晶元或填膠中的裂縫，o封裝材料內部的氣孔，o各種孔洞如晶元接合面、錫球、填膠等處的孔洞。
